산업용 로봇

산업용 로봇

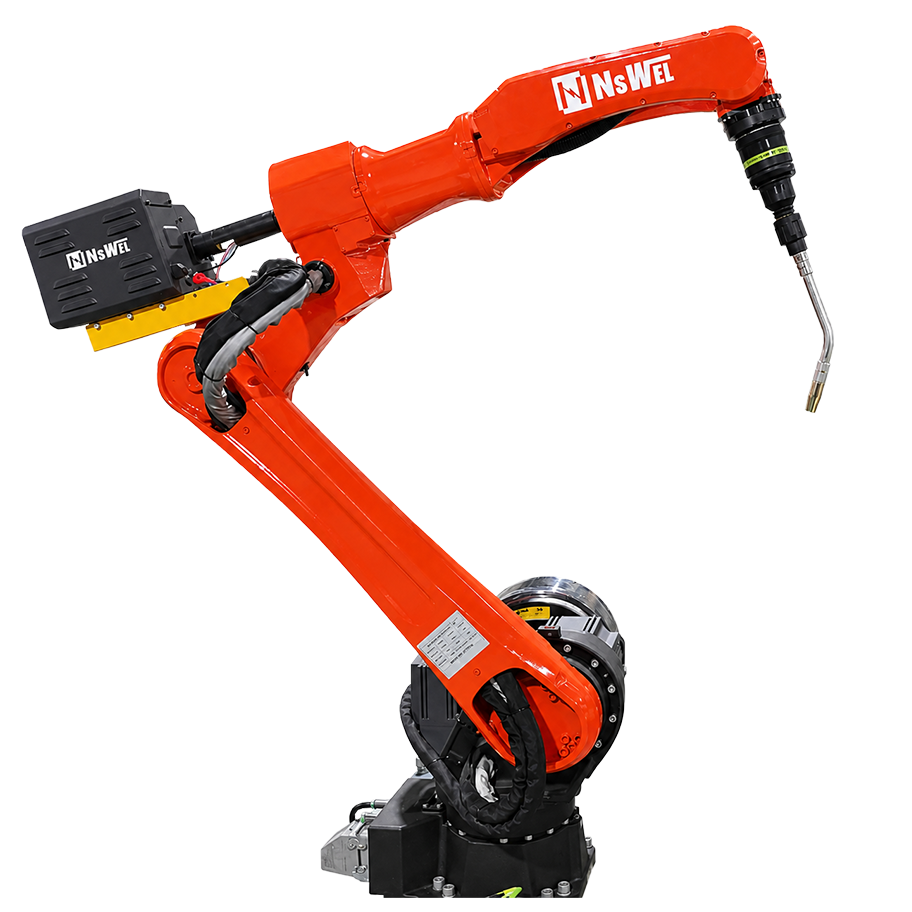

ROBOT ARM

용접 로봇은 공정 소요시간 단축, 우수한 용접 품질 등 인건비 및
 안전비용을 절감하고 자재를 절약할 수있습니다.
  • 6축 수직 다관절 로봇
  • 25kg 가반 중량
  • 250kg 무게
  • ±0.06mm 반복위치 결정 정도
  • 3089mm 수직/ 1730mm 수평
산업용 로봇 스펙
산업용 로봇 스펙

로봇암 데이터

모델명
NSGP-25
컨트롤러
YRC 1000
설치*1
F,W,C,T,S
자유도
6
가반 중량
25Kg
수직 리치
3089mm
수평 리치
1730mm
반복 위치 결정 정도*2
±0.06mm

조인트 동작 범위

항목
최대 속도(°/s)
범위(ᄋ)
S축
210
-180°~ +180°
L축
210
-105°~+ 155°
U축*3
65-86°~ +160°
R축
420
-200°~ +200°
B축
420
-150°~ +150°
T축
885
-455°~ +455°
항목
허용 모멘트(Nm)
허용 관성 모멘트(Kg•mi)
R축
522.3
B축
522.3
T축
52
1.2
본체 중량250Kg
전원 용량*42.0KVA
  • 1 : F=바닥 설치형, W=벽 설치형, C=천장 설치형, S=선반 설치형, T=경사면 설치형 (벽 설치형, 경사면 설치형에서는 S축 동작이 제한되므로 주의해 주십시오)
  • 2 : JIS B 8432에 준거함
  • 3 : 지면 기준이 아닌 U축 자체의 동작 범위를 나타냅니다 (평행링크 타입 기종을 제외한 YRC1000, YRC1000micro 대응 기종)
  • 4 : 용도 및 동작 패턴에 따라 다릅니다
