파이프로테이터

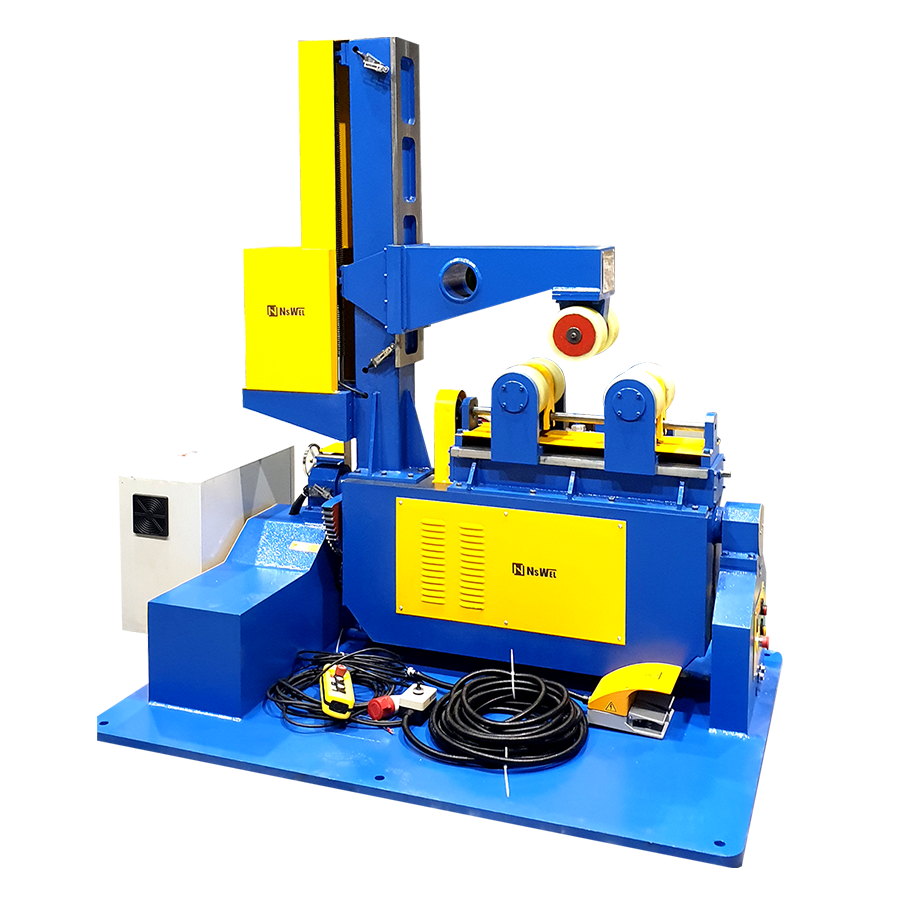

파이프로테이터 NSPR-600은 피용접물을 지지하는 한쌍의 수평롤러가 대항측롤러쪽으로 각각 이동되도록 수평롤러가 회전가능하게 고정된 브라킷이 베드에 슬라이딩 이동가능하게 장착되는 본체와, 수평롤러에 의해 지지된 피용접물을 가압하여 고정할 수 있도록 제1구동수단에 의해 본체에 형성된 수직형 베드를 따라 승강되는 승강체에 회전가능하게 롤러를 정, 역방향으로 회전시키는 제2구동수단과, 수평롤러 및 수직롤러에 의해 고정지지되는 피용접물을 틸팅 시키면서 용접할 수 있도록 본체를 전후방향으로 회동시키는 제3구동수단을 구비하고 있다.
피용접물(직관,엘보우 등의 강관, 강관에 용접되는 플랜지 등)의 크기에 대응하여 수평이동 조정되는 한쌍의 수평롤러, 승강되는 수직롤러에 의해 피용접물을 클램핑한후 용접하고, 이들이 장착된 몸체를 구동수단에 의해 소정각도로 틸팅시킴에 따라 피용접물의 용접각도가 확보되므로 강관을 서로 용접하는 경우, 또는 강관에 대해 플랜지를 용접하는 경우 연속적으로 용접작업할 수 있다.
